一、输电线路防护及预警

1、防护：

      加装2--3台开关型防雷器，根据雷电形成条件安装在雷电走向上游侧，可去掉原有避雷针，若保留避雷针时，安装高度确保避雷针在保护范围之内。

优势：保护范围内不落直击雷，可降低控制、保护等设备遭受感应雷的风险。

2、  预警：

Ø避雷器漏流及雷击电流监测，漏流越限时报警。

Ø接地监测，可监测避雷针接地、避雷器接地、主变接地、中性点接地、控制柜接地等、不符合要求时报警。

ØSPD监测，通过监测漏流、温度等参数分析裂化程度，不符合要求时报警。

Ø雷电预警，通过监测大气电场的变化，可提前30分钟预测雷电发生。

二、变电站防护及预警

开关型防雷品作用：

1、不让雷闪落下来（ CPD-I  A）

2、根据变电站气象条件，可以安装2—3台

3、可以节省1---3根传统避雷针

通过引入开关型防雷器、物联网等新技术解决如下问题：

一、输电线路

1、开关型防雷器最大限度保护输电线路不接闪

2、石墨烯垂直接地技术减少杆塔接地占地面积,解决土壤电阻率过高问题

3、物联网技术实时监测线路防雷设施（线路雷击电流、接地电阻等）状态及气象数据

4、微型气象站实时监测线路走廊气象状态

5、闪电定位技术及时提供线路走廊接闪位置信息（安装在变电站）

二、变电站

1、开关型防雷器最大限度保护变电站不接闪

2、开关型防雷器最大限度保护控制系统不受感应雷的冲击

3、改善接地系统降低接地电阻

4、物联网技术实时监测线路防雷设施状态及气象数据

*根据需要可筛选部分功能组成解决方案

电力气象物联解决方案

开关型防雷器作用

1、不让雷闪落下来（ HYPD-II、 HYPD-V）

2、防侧击和绕击雷(HYPD-V) ，根据气象条件安装

3、安装位置：

Ø易遭雷击处

Ø跨路桥处（避免复杂接地环境危害）

Ø民居、建筑附近处（避免人、牲畜跨步电压危险）

Ø接地电阻难降处（ 接地电阻≤30Ω）

 Ø城市及周边区域

 Ø线路密集区域，更好的性价比。

1、  防护：

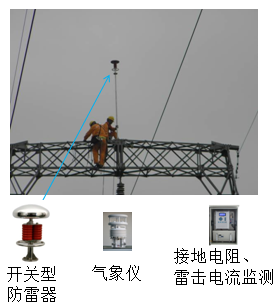

       在输电杆塔顶部加装一台开关型防雷器，安装位置高于避雷线1.5米，使保护区域内避雷线、输电线路不落直击雷。

2、预警：

Ø接地监测，监测杆塔的接地电阻，不符合要求时报警。

Ø雷击电流监测，用于定点维护。

Ø杆塔漏流监测，预测污闪。

Ø每隔20公里，在输电杆塔上安装一台气象仪，测量风向、风速、温度、湿度、雨量、气压、大气电场等参数。根据风向、风速可预警线路的风偏和舞动；根据温度、湿度、雨量预警线路覆冰；根据大气电场强度变化可预测雷电。

Ø雷电定位，根据输电线路走向，每隔30--120公里选择一个变电站安装一台雷电定位仪，呈三角形位置部署，并按输电线路设置报警区域，雷电落入报警区域时报警，可迅速定位雷击点。

三、架构及方案

三、电力气象物联网平台

1：接收输电线路气象仪、接地监测、杆塔漏流监测、开关型防雷器漏电流等数据，分析覆冰、线路舞动并报警。

2：接收变电站开关型防雷器漏电流、避雷器漏流、避雷器雷击电流、接地监测、SDP监测、雷电预警数据，分析并报警。

主要功能：

 Ø数据展示

 Ø报警

 Ø查询统计

 Ø智能联动控制

 Ø资产管理

 Ø安全管理

根据各种工况通讯方式选择如下：

输电线路：选择北斗短报文通讯，太阳能供电。

变电站：选择北斗短报文；或者4G通讯、220V供电。

移动用户：4G通讯，用于相关责任人随时了解实时信息、报警信息。

监控中心：泛在电力气象物联网平台，选择北斗和4G同时使用，220V供电。

闪电定位系统构架

功能：

参数：

雷电探测中心站包括三个服务子程序：

2.闪电定位程序

3.数据处理程序

支持数据回放，分析闪电发生路径。

地理信息界面
